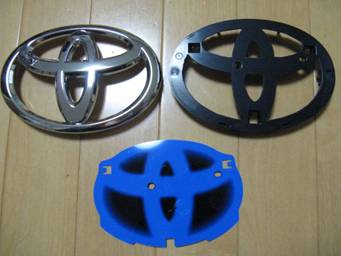

�@フロントのエンブレムを外しバラし、
　トヨタマークで型取りして台座の黒い
　樹脂を切抜きます。

　　切抜き方法は、型取りに沿って切手の
　ようにドリルで穴を開け、ニッパーで
　切って行きます。
　切ったあとはヤスリで整えます。

　エンブレムの台座をすべて切抜いて
　しまうと青いプリント部分がペラペラ
　で、指で押すと凹んでしまいますので、
　トヨタマークを型取って切抜いていき
　強度を確保させました。

フロント・エンブレム

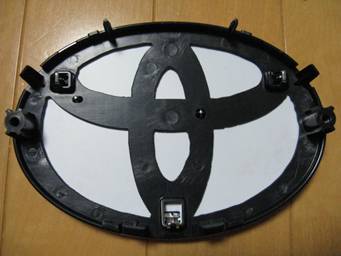

�A組み付けて裏から見たところです。

　青いプリント部分は、メッキの
　エンブレムと切抜いた台座の間に
　入ります。

　青いプリント部分の裏は白色です。

平成２１年度の最終DIYとしてご報告を頂いていた「光るエンブレム」です。
新年になりようやくアップ！（チキチキさん、お待たせして済みませんでした。）
さすがのチキチキ工房ですが、どうも最近は「光モノ」が多い気がするのは
私だけでしょうか？これはいよいよ「デコトラ」ならぬ「デコプリ」へのステップ？

フロント・エンブレム

リア・エンブレム

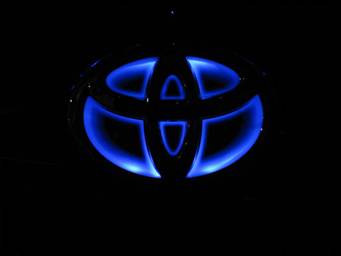

�Bテスト点灯
　裏から懐中電灯を点灯すると
　綺麗に光ります。

リア・エンブレム

�Eリアの作業はちょっと面倒です。

　エンブレムの付いているバックドア
　ガーニッシュを取外さなければなり
　ません。外れればフロントの台座と
　同様に切抜きます。
　バックドアガーニッシュは横長で
　大きいので、傷が付かないよう注意が
　必要です。

　バックライトには、LEDテープ青を
　ハッチに直接貼付けました。フロント
　同様に二段(上部3発、下部6発)です。

　配線はナンバー灯から分岐させました。

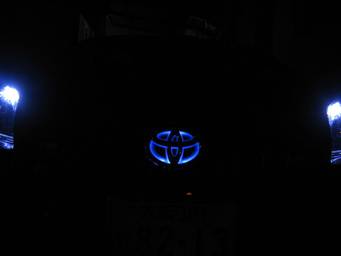

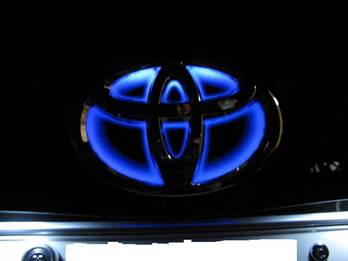

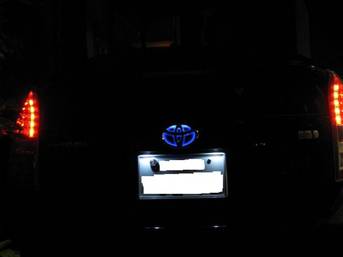

�D作業完了し点灯

　白系の光をバックライトに使うより、
　青い光を使った方が綺麗な青に光り
　ます。�Bとの比較です。

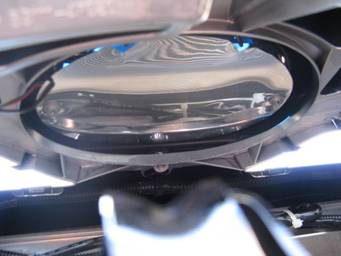

�Cフロントに組付けます。

　裏のバックライトには、
　LEDテープ青を二段(上部3発、
　下部6発)に配置し、厚さ0.2
　ミリのアルミを被せエンブレム
　と共にネジ止めしました。配線
　はポジションから分岐させて
　います。
